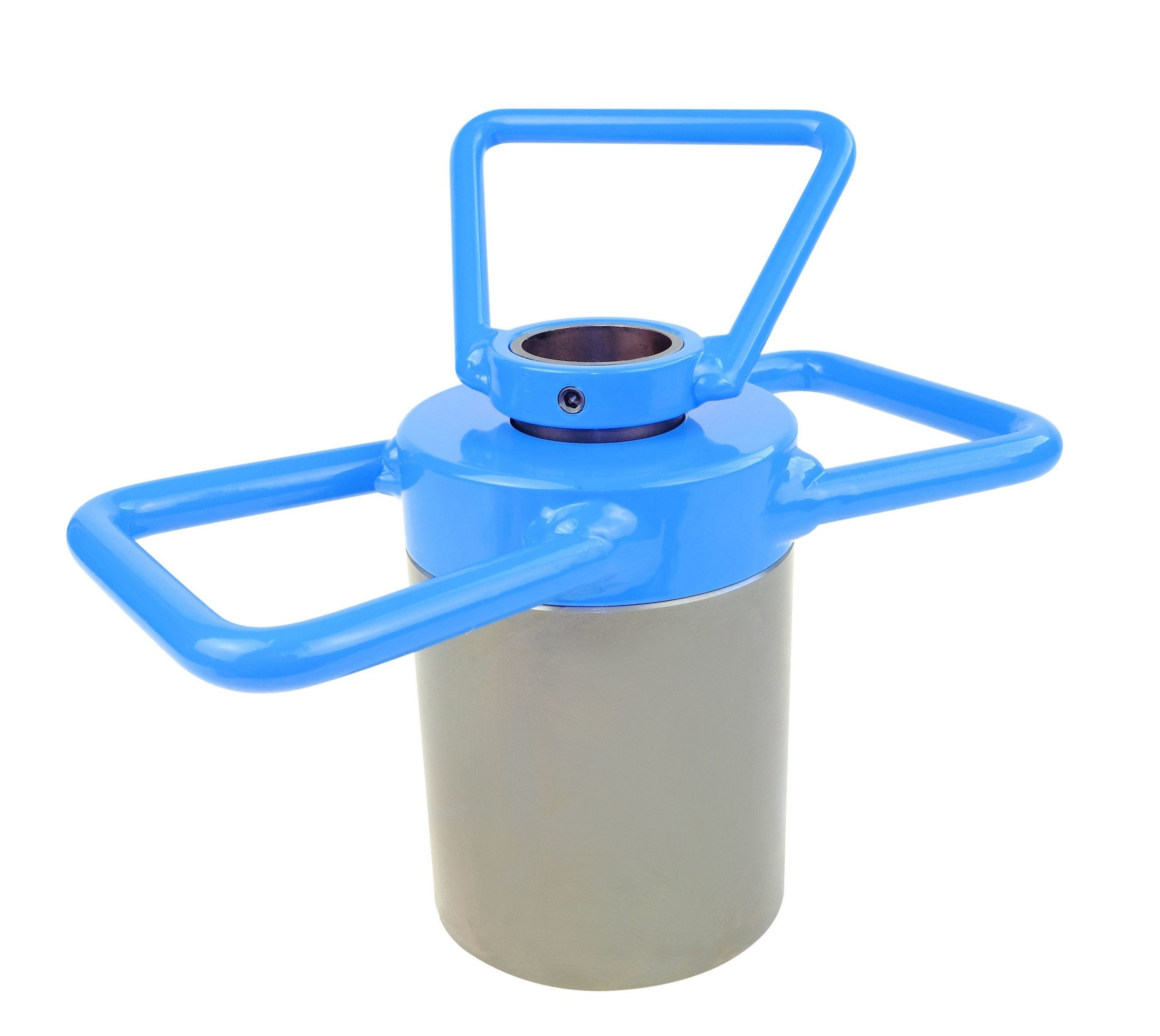

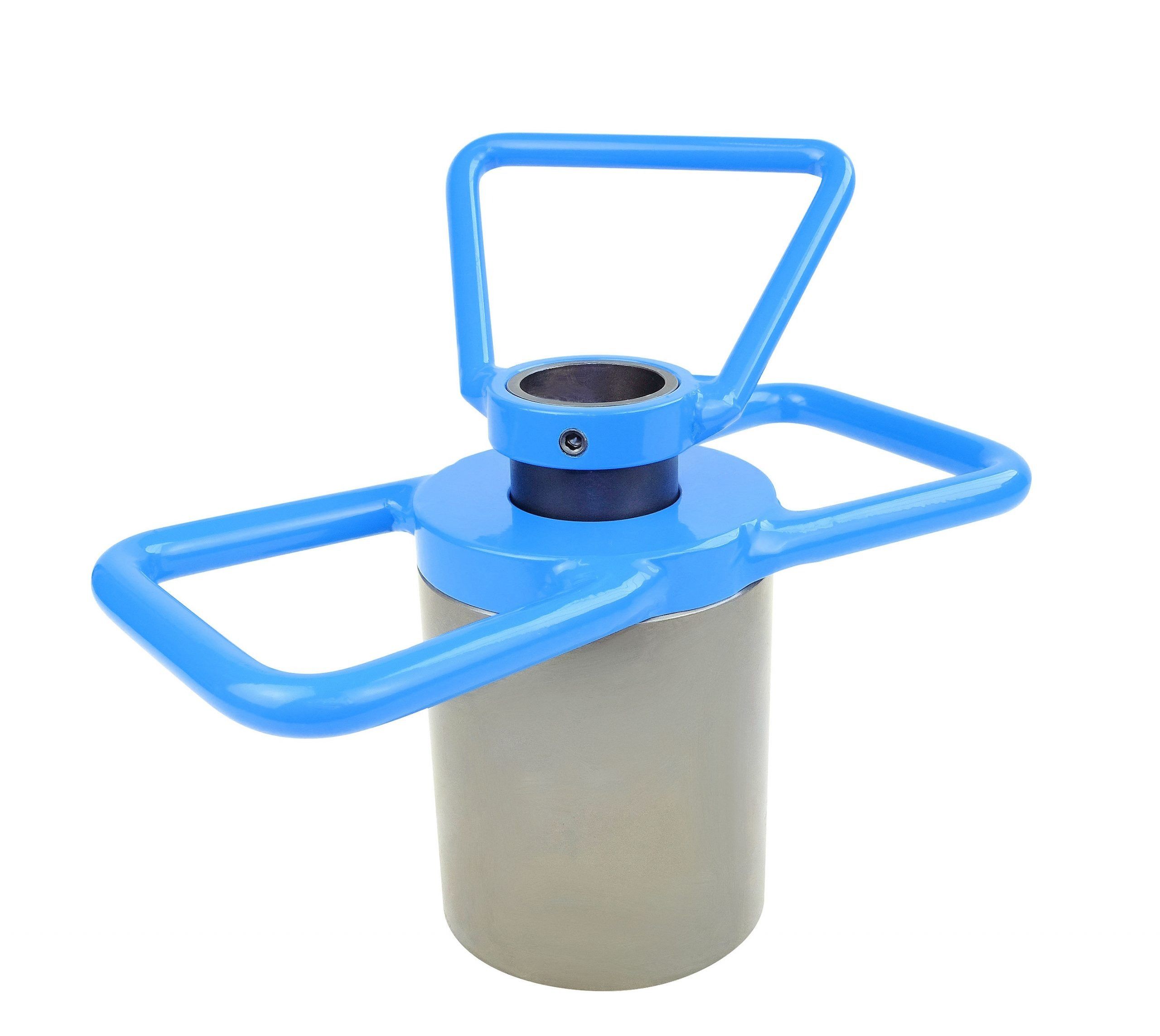

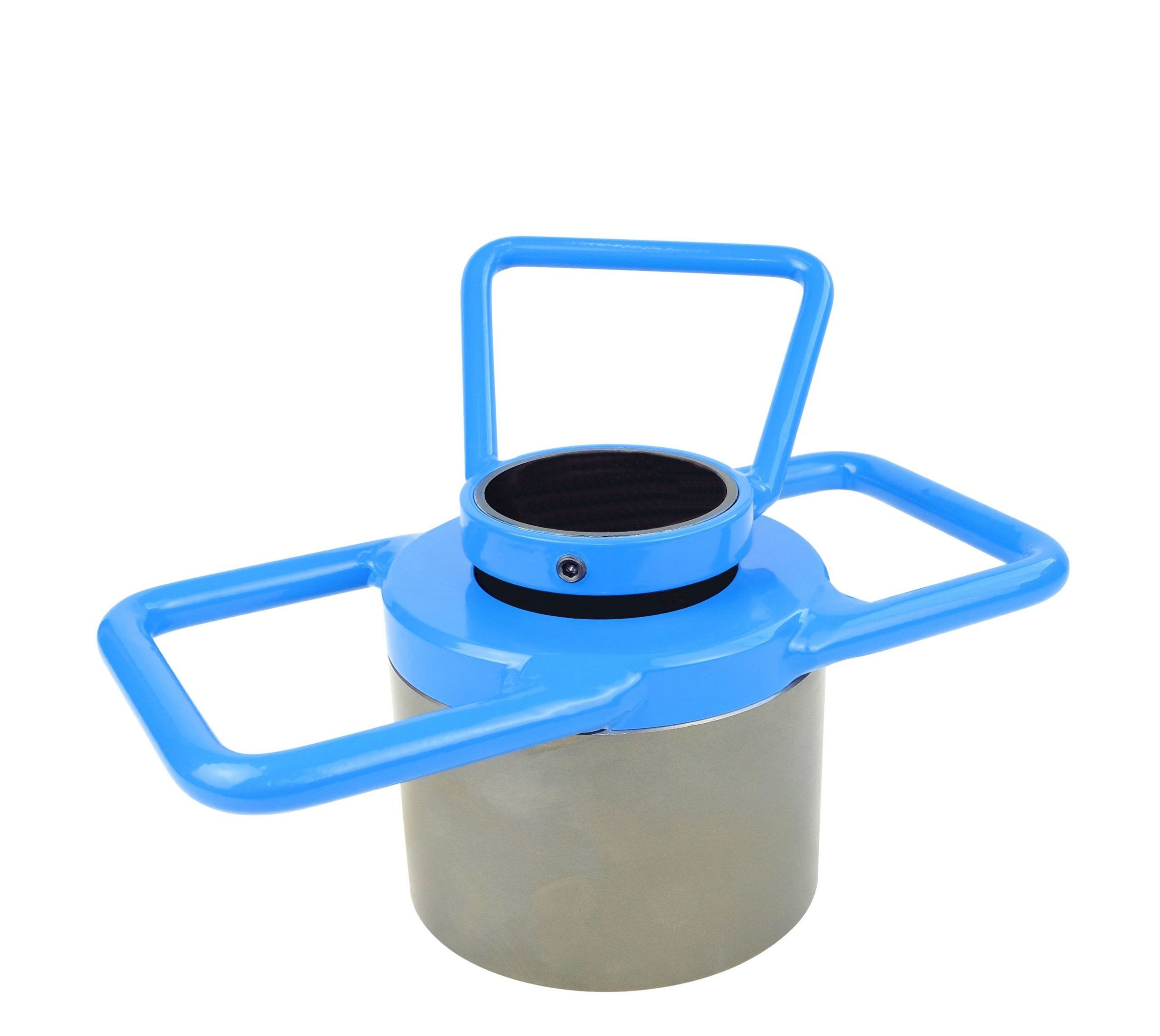

Kugelklemmen
Die robusten und haltbaren Kugelklemmen sind aufgrund ihrer hohen Zug- und Klemmkräften ein effizientes Werkzeug für Zieharbeiten.
Sie umschließen die Sonde kreisförmig und auf einer punktuellen Fläche. Die Kugelklemmen sind mit einem Handgriff zum leichten Lösen der Klemme ausgestattet.
Spannbereich Kugelreihen Gewicht
22–36 mm 2 9,0 kg
32–36 mm 4 6,7 kg
25–43 mm 2 9,2 kg
32–44 mm 2 11,0 kg
36–53 mm 2 10,4 kg
60–67 mm 1 6,5 kg

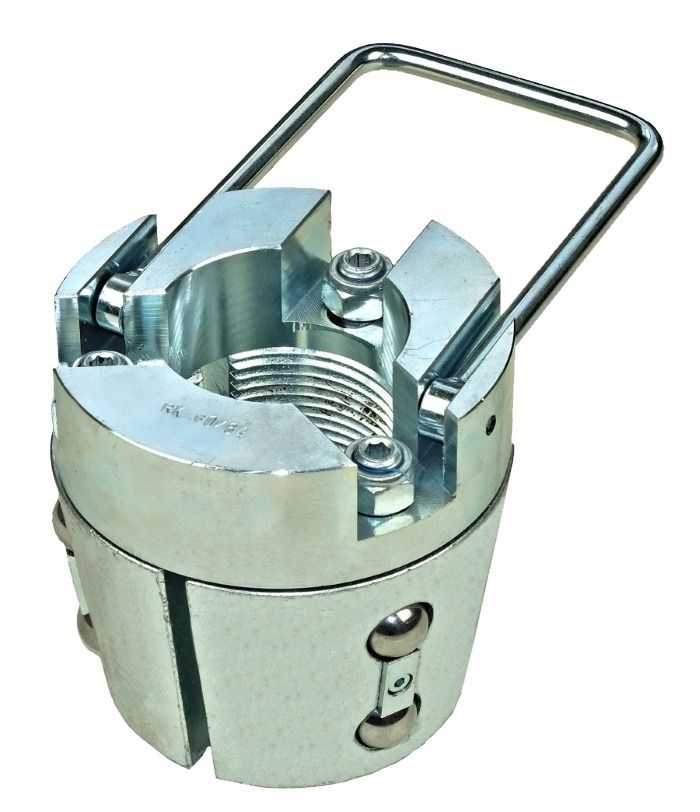

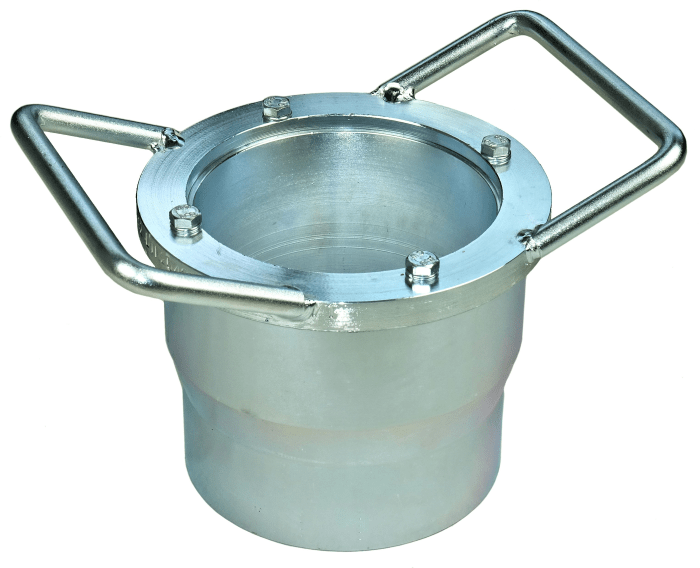

Wechselbackenklemmeinsatz
Zum Klemmen von Sondierstangen bei Zieharbeiten wird ein Wechselbackenklemmgehäuse für die verschiedenen Wechselbackenklemmen benötigt.
Die Backenklemmen umschließen die Sonde kreisförmig auf einer größeren Fläche.
Spannbereich Gewicht
22–25 mm 7,2 kg
32–36 mm 6,9 kg
36–42 mm 6,8 kg
42–46 mm 6,5 kg
50–54 mm 7,2 kg
60–64 mm 5,6 kg
68–72 mm 7,2 kg
80–84 mm 6,2 kg

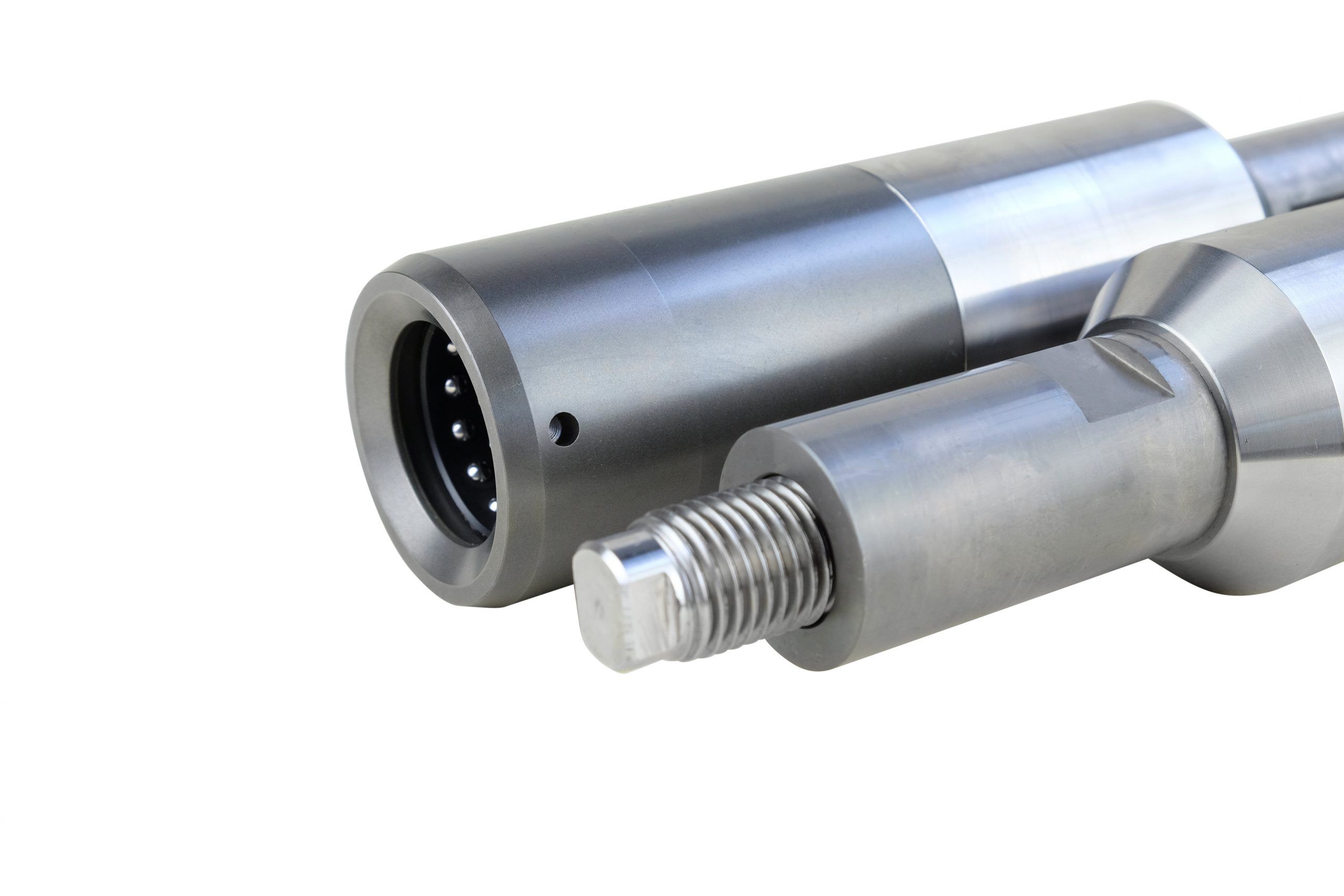

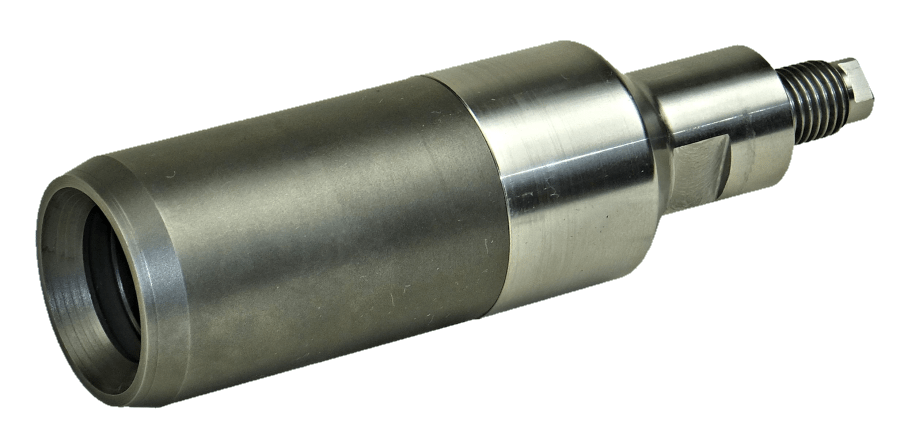

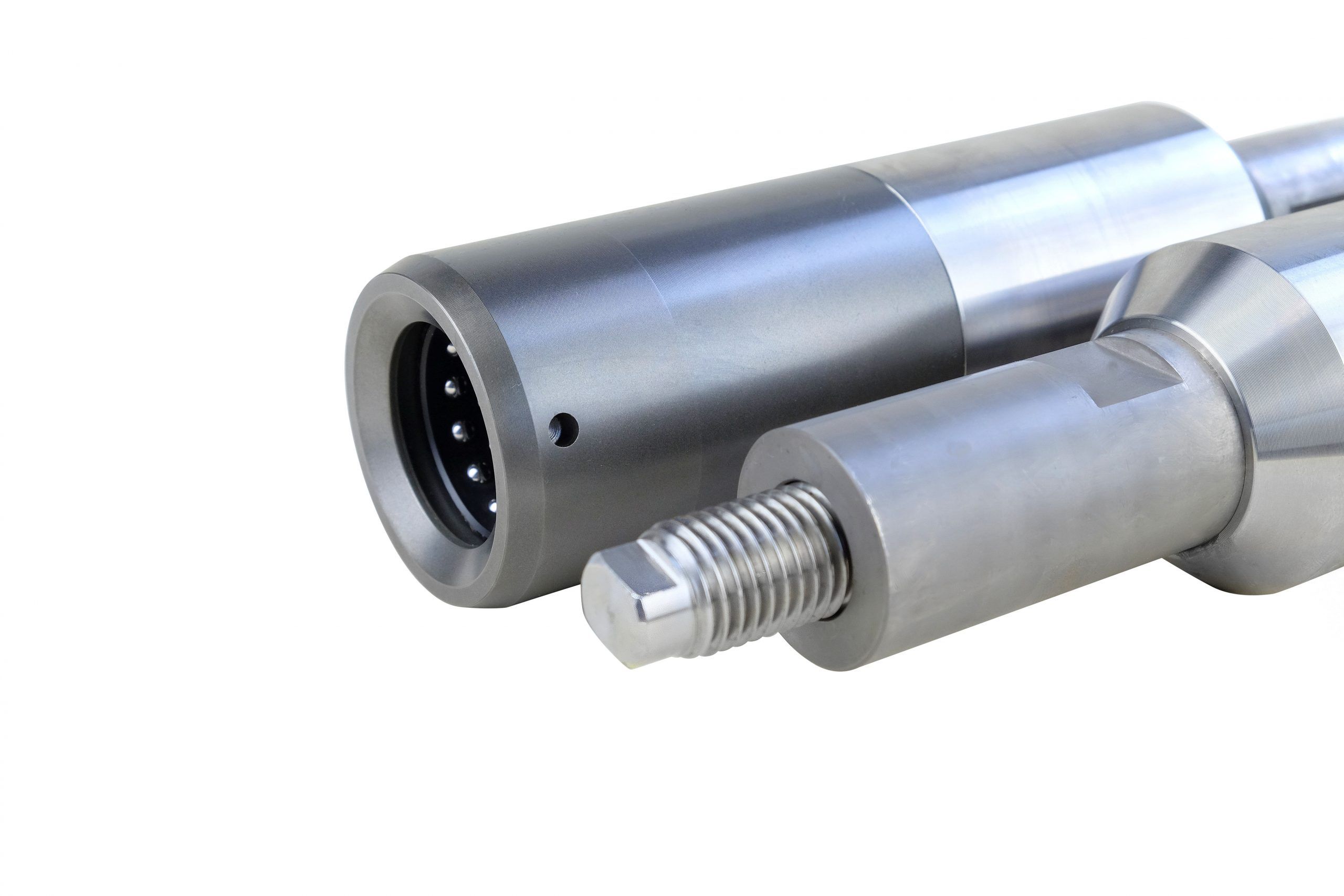

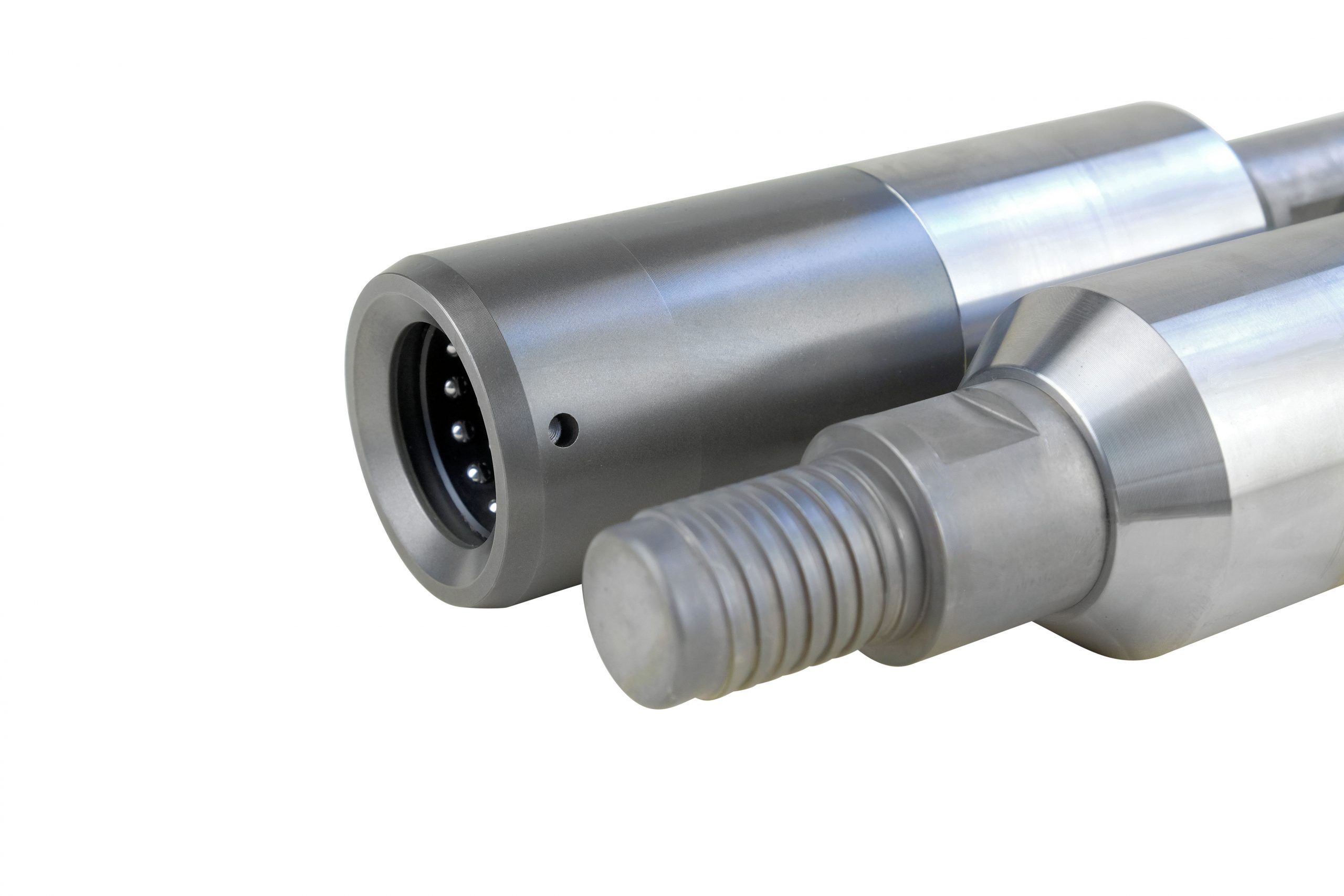

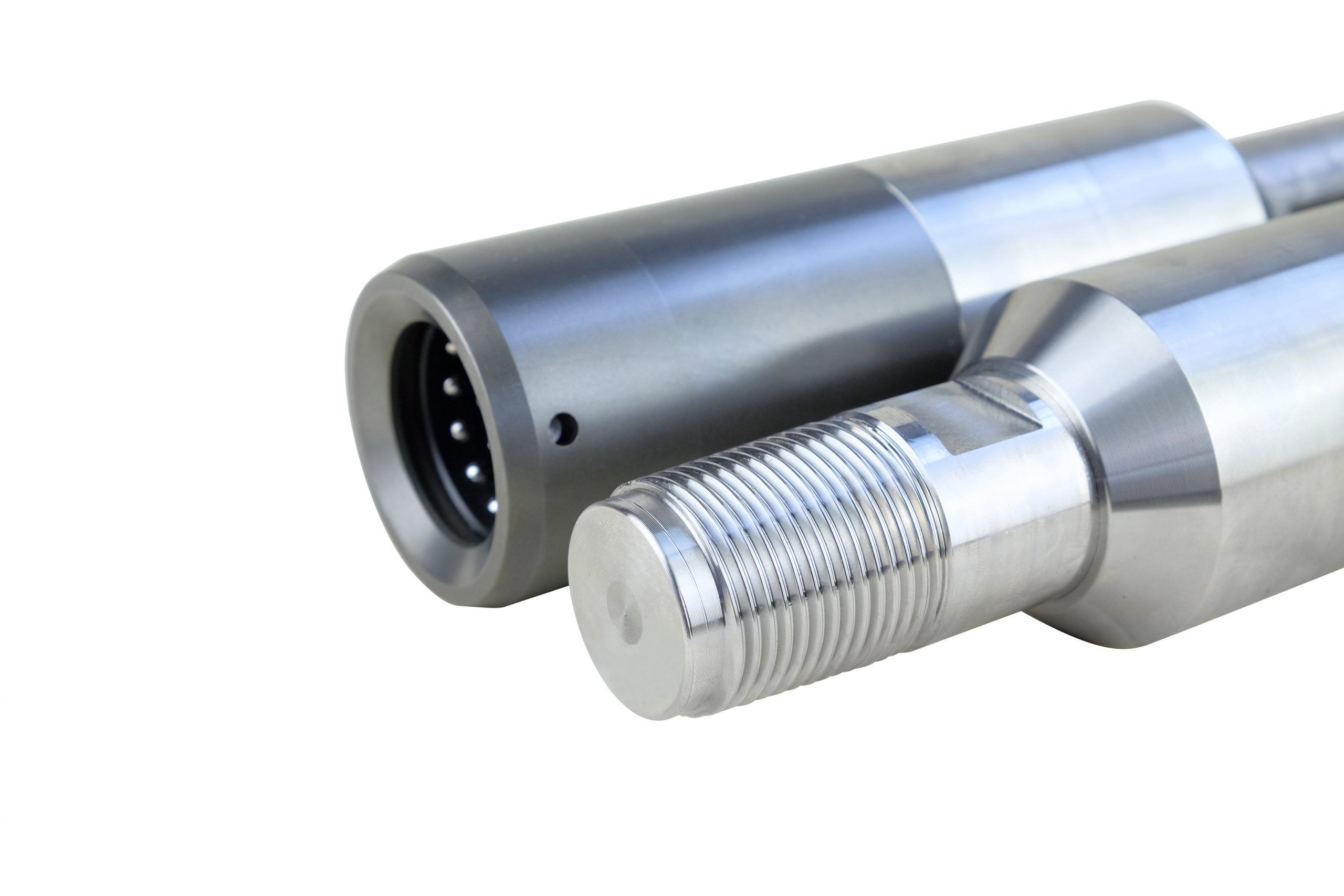

Fangglocken S‑9100
Die Fangglocke ist dafür konzipiert, Sondierstangen und Rammkernsonden zu retten, die im Bohrloch, zum Beispiel durch einen Bruch, feststecken.
Dabei wird die Fangglocke mit der passenden Gewindeverbindung auf das Sondiergestänge geschraubt und in das vorhandene Bohrloch (mindestens Ø 60 mm) bis zum gebrochenen Gestänge herabgelassen.
Durch den innenliegenden Kugelklemmmechanismus wird das gebrochene Gestänge geklemmt und kann anschließend geborgen werden. Dadurch können zeitaufwändige Ausgrabungen oder der komplette Verlust von Sondiergestänge vermieden werden.
Spannbereich Gewinde
36 mm RDS, GS, M20, M22
32 mm M20, M22
